干貨分享丨DC/DC電源應用常見問題之啟動異常
-
2023-11-30
-
3371
摘要：本文簡述了開關電源應用常見問題中的電源啟動不了的情況，并簡要分析了其產生的原因，同時給出了對應的驗證、預防及解決的辦法，以減少電源在不同應用中產生無法啟動的情況，提升系統可靠性。
一、引言：
在日常工作中，硬件設計工程師朋友們經常會用到DC/DC電源，很多時候會遇到電源無法啟動或啟動不良的問題，如：
（1） 輸入是正常的，為什么電源就是沒有輸出呢？
（2） 上電后為什么外接的輸出指示燈一閃一閃的，后端的設備也不工作？
（3） 負載功率一加大電源就沒法啟動，負載也沒有超電源功率，為什么？
……
對此，本文將對DC/DC電源啟動不良問題進行梳理，分析其原因并給出相應的解決方案。
二、DC電源常見的啟動異常現象
電源啟動不良一般表現為無電壓輸出和輸出打嗝兩種情況；
DC/DC電源經常會作為二級電源使用，通常放在PCB板中，我們通常設計使用的時候首先關注的是電源能不能正常輸出，帶載能力如何；但在測試的時候通常會遇到很多問題。常見的有以下情況：
1、電源上電后，沒有輸出；
2、上電后，輸出一直打嗝，系統無法工作；
....
當我們遇到這些問題時，該如何分析、確認并排除問題呢？接下來我們將對問題逐個進行分析
（一）電源無輸出
通常，造成電源無輸出主要有以下幾個原因：
1.供電電壓過高或過低：

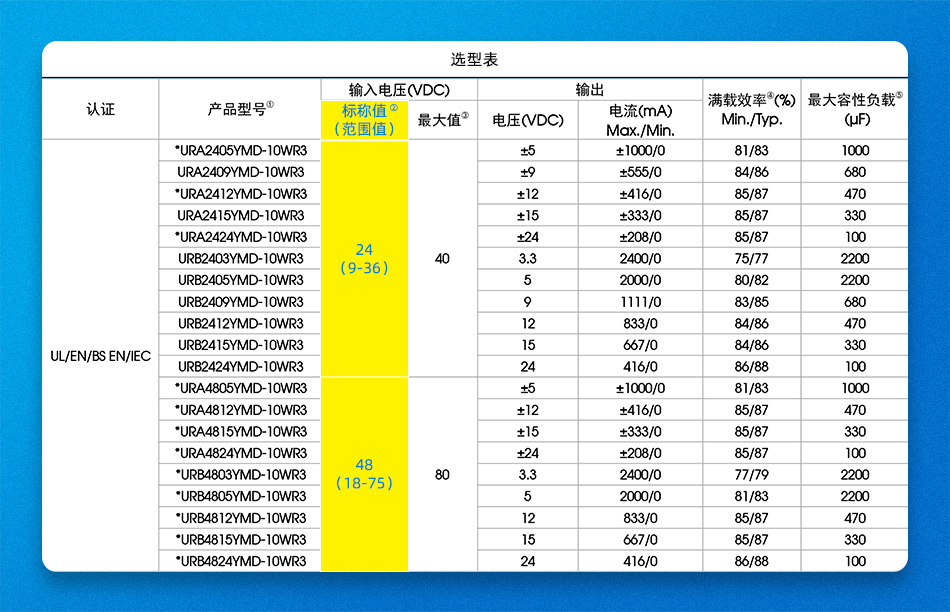

判斷方法：用萬用表直接測輸入端的端子兩端的電壓，對比技術手冊電壓輸入規格，如9-36V等；
解決辦法：按照電源規格要求輸入電壓范圍給電源供電；
2.供電電源功率不足
判斷方法：計算輸出負載實際功率，與前端供電電源的功率進行對比；
解決辦法：更換更大功率的供電電源或減小負載功率；

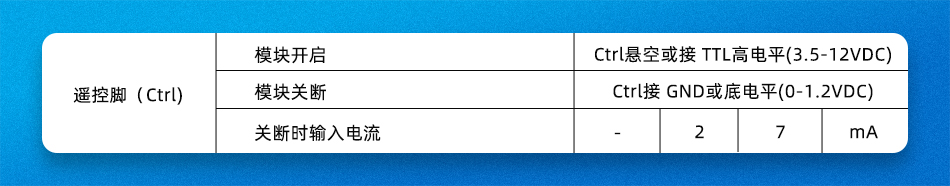

3.有CTRL腳的DC/DC電源模塊，控制邏輯錯誤
判斷方法：查看電源手冊中CTRL腳的控制邏輯，測試CTRL腳實際狀態；
解決辦法：按電源手冊說明進行CTRL腳設計，確認控制邏輯正常；

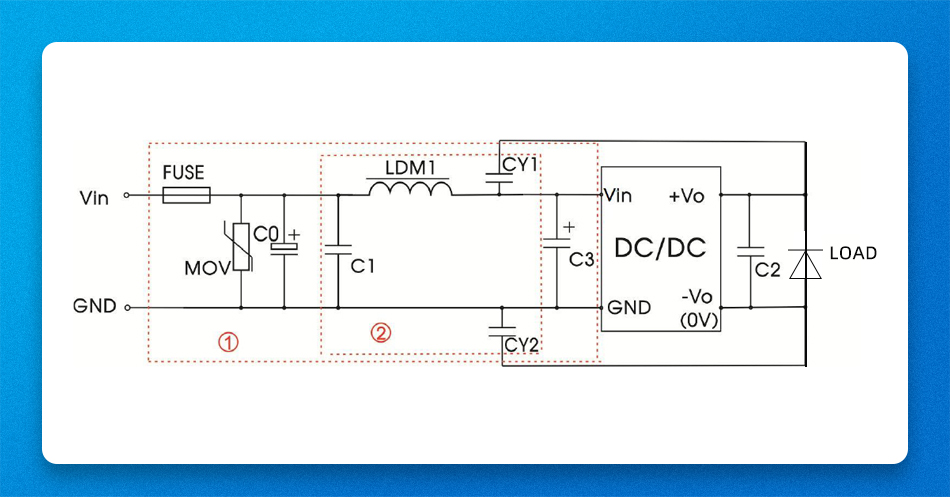

4.外圍電路二極管器件反接，DC/DC電源輸出通常會接電解電容、穩壓二極管等有正負極性的外圍器件；反接會導致異常。
判斷方法：單獨測試模塊是否有輸出，如模塊正常，加外圍異常，排查外圍器件是否正常；
解決辦法：更正輸出端器件的極性，選擇合適的規格；
（二）輸出打嗝
通常，輸出打嗝通常是因為負載瞬態功率大，超規格；或容性負載超規格：

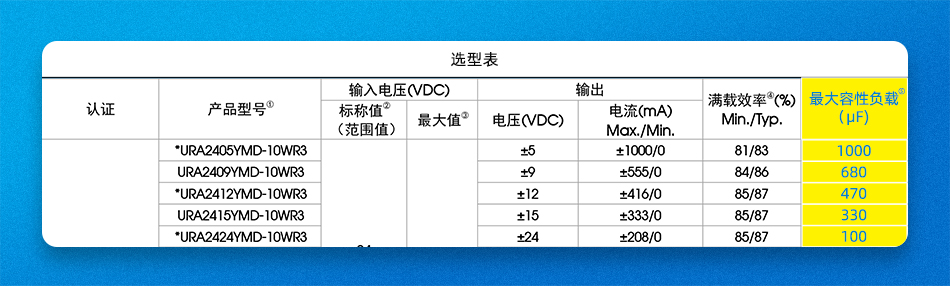

1.容性負載超規格
判斷方法：不同輸出電壓的模塊，容性負載規格不同；排查電源輸出端帶的電容容值總和，計算是否超電源規格范圍；
解決辦法：減小電源輸出端的電容容值，確保輸出端所有的電容容值總和在電源承諾的范圍內；

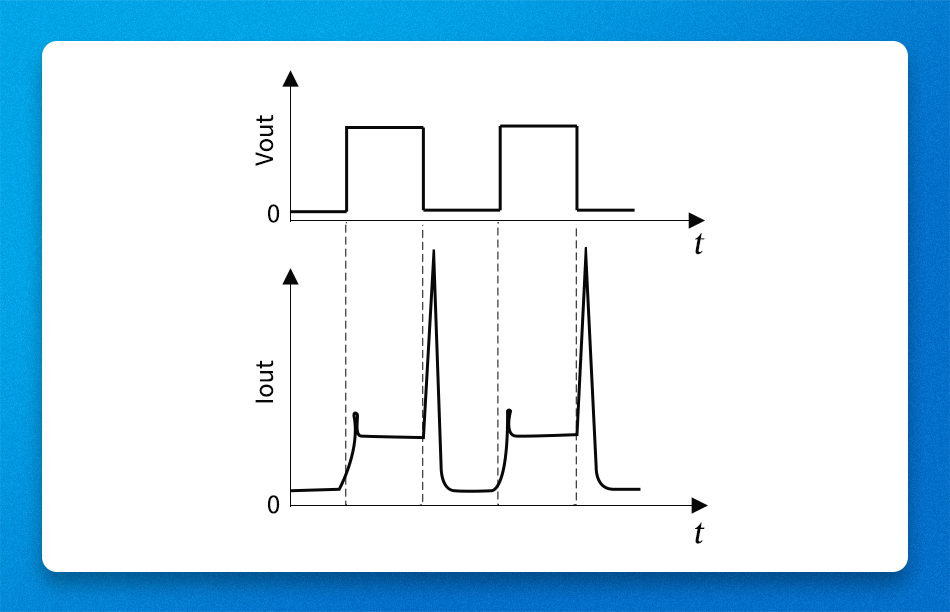

2.負載瞬態功率大（如電機等）
判斷方法：用示波器測試輸出端瞬態負載電流，與電源過流點進行對比，如實測啟動電流比過流點大則模塊無法正常啟動；
解決辦法：建議選用功率更高的模塊或在負載端進行緩啟動處理限制啟動電流；
三、總結
本文簡述了DC/DC電源應用常見問題中的啟動異常問題，并簡要分析了問題產生的原因，同時給出了對應的驗證、預防及解決的辦法，以減少電源在設計中出現更多的問題；金升陽以專業的銷售及技術服務團隊，服務于客戶，提供售前選型、售中技術交流、售后專業保障，為客戶提供一站式解決方案。
